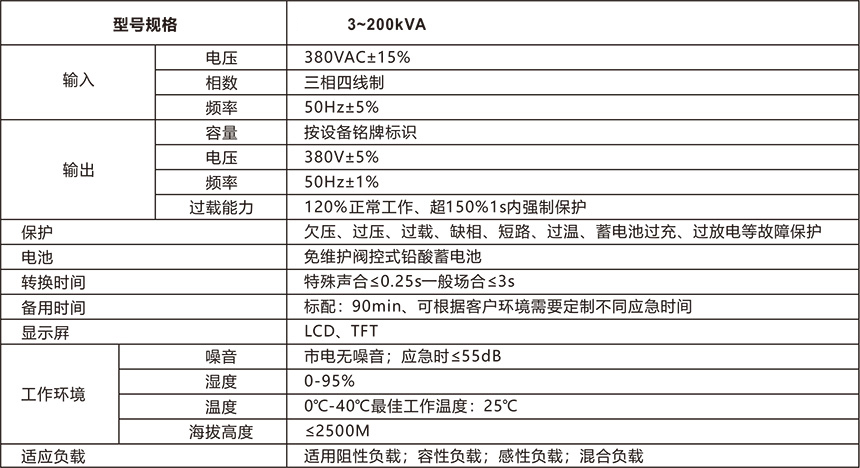

◆EPS三相应急电源技术指标

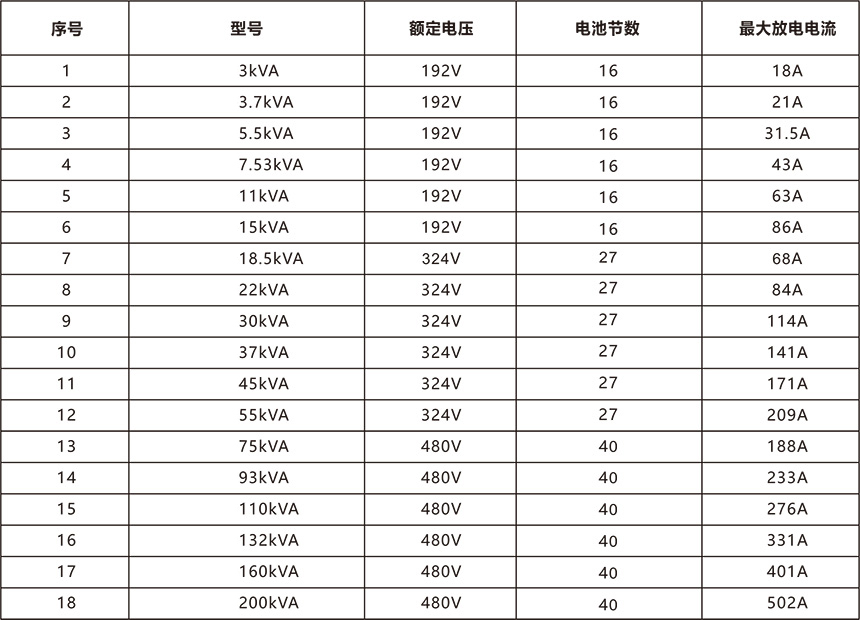

◆电池选配

◆EPS机柜尺寸

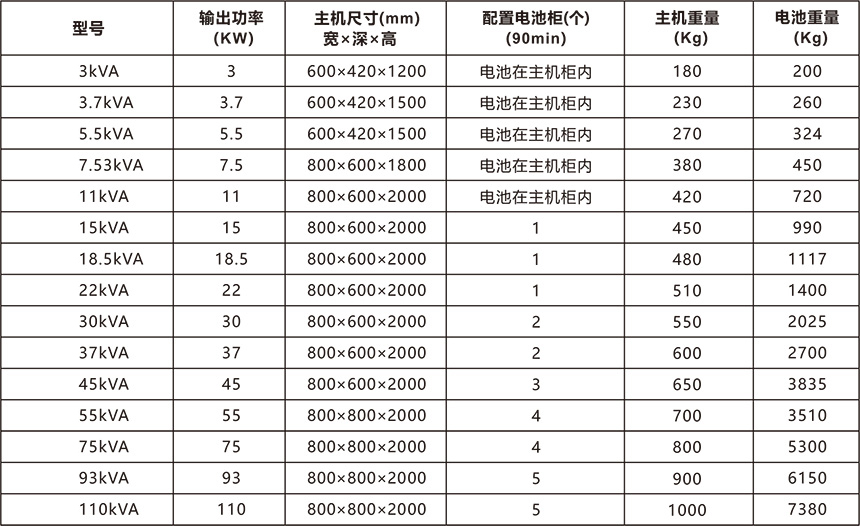

机柜配置及尺寸一览表

注：以上配置参数仅供参考，如有变更，恕不另行通知。

◆EPS日常维护

      ●开机第一次使用，应给电池组放电保护后连续充电48小时；
      ●保持整机内外干燥、清洁、无灰尘、异物，在关机后用罗布擦拭，严禁用有腐蚀性的清洁剂清洗机器；
      ●定期（按客户制定设备保养周期）检查接线端于是否松动，应保持接触牢固；
      ●EPS的（手动／强制）启动开关在非紧急情况下请勿启动，即使定期设备检查时需要验证此功能是否正常，一般启动10分钟即可，切勿长时间放电；确保不能让电池强制深度放电；
      ●检查输出回路的带载量是否有超过EPS应急电源的额定最大输出功率，如果超载断路器跳开没有及时发现，可能造成停电时EPS应急电源逆变器逆变启动不了。
      ●避免EPS应急电源超载，满负荷工作，虽然系统在满载和超载120%的情况下能正常工作，但在满载的情况下工作对蓄电池组和功率器件等重要部件的使用寿命有一定影响，因此，建议用户尽量不要超载和长时间满载运行，以免影响机器的使用寿命。

◆EPS容量计算方法

      EPS的标称额定容量KVA=设计标称KW
       EPS用于应急照明负载
根据照明负载在以下几种启动方式容量设计：
      1、当负载为白炽灯，EPS容量=电子镇流器日光灯功率1：1
      2、当负载为电子镇流器日光灯，EPS容量=电子镇流器日光灯功率×1.2倍；
      3、当负载为电感镇流器日光灯，EPS容量=电感镇流器日光灯功率和×1 5倍；
      4、当负载为金属卤钨灯或金属钠灯．EPS容量=金属卤钨灯或金属钠灯功率和×1.6倍；

EPS用于单台动力负载

根据单台动力负载在以下几种启动方式容量设计：
      1、直接启动方式的单台电机功率是EPS容量的1/7；
      2、三角启动方式的单台电机功率是EPS容量的1/4；
      3、软启动方式的单台电机功率是EPS容量的1/3；
      4、变频启动方式的单台电机功率是EPS容量的1：1；

EPS用于多台动力负载

根据不同设计要求多台动力负载同时启动和错开启动方式容量设计：
1、同时启动方式容量计算
      a、直接启动方式的电机功率之和是EPS容量的1／7；
      b、星三角启动方式的电机功率之和是EPS容量的1/4;
      c、软启动方式的电机功率之和是EPS容量的1/3；
      d、变频启动方式的电机功率之和等于EPS容量；
      EPS容量-带变频启动功率之和+带软启动电机功率之和×3倍十星三角启动电机功率之和×4倍十直接启动之和×7
2、分开启动方式容量计算
      a、直接启动方式的EPS容量为单台最大电机功率×7倍再加其它电机之和；
      b、星三角启动方式的EPS容量为单台最大电机功率x4倍再加其它电机之和：
      C、软启动方式的EPS容量为单台最大电机功率×3倍再加其它电机之和；
      d、变频启动方式的EPS容量为电机功率之和；
电机启动顺序为：直接启动，其次是三角启动，软起启动，最后是变频启动。
注：在混合分开启动时，EPS电源的总容量不小于启动最大一台电机功率乘最大放大倍数。

EPS用于混合负载

混合运行容量设计：
（应急照明负载总功率×启动倍数）+(动力设备劝率×启动倍数)=EPS总容量
照明负载按以下方式计算：
      1、当负载为电子镇流器日光灯，功率和x11倍：
      2、当负载为电感镇流器日光灯，功率和x1.5倍；
      3、当负载为金属卤钨灯或金属钠灯，功率和x1.6倍；
动力负载按以下几种启动方式计算：
      1、直接启动方式的单台电机功率是EPS容量的1/7；
      2、三角启动方式的单台电机功率是EPS容量的1/4;
      3、软启动方式的单台电机功率是EPS容量的1/3；
      4、变频启动方式的单台电机功率是EPS容量的1 ： 1
注：三相应急电源中每一相的输出功率仅为EPS标称容量的1/3，不可偏相太多。

◆EPS数据参考表
表一、照明负载功能因数

实例说明

以EPS带一台10KW照明为例。

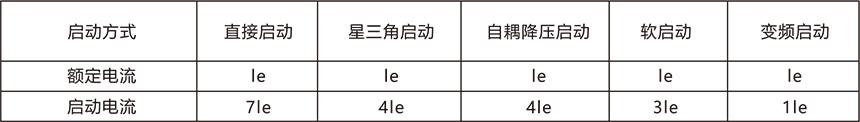

表二、电机的启动电流

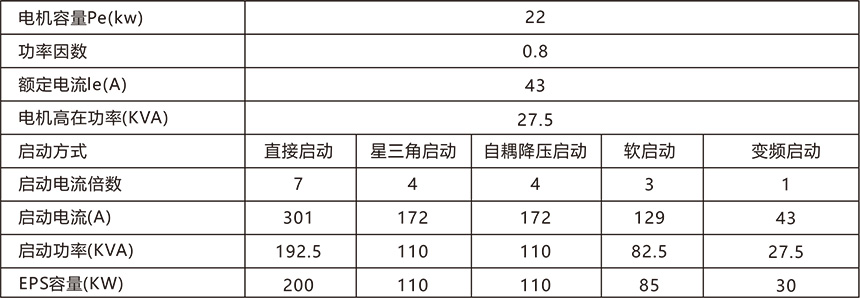

以EPS带一台22KW照明为例。
