适用范围

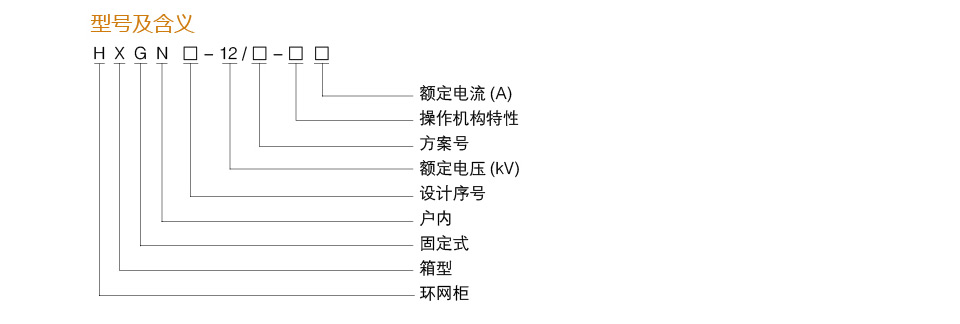

　　HXGN口一12ZF(R）箱型固定式金属封闭开关柜（简称环网柜）适用于交流50Hz,1OKV的网络作为开断负荷和短路及关合短路电流用，本环网柜配手动、电动弹簧机构来操作真空断路器，接地开关和隔离开关配用手动操作机构。本环网柜成套性强、体积小、无火灾和爆炸危险，具有可靠“五防”功能。

使用环境条件

1．环境温度上限＋40℃，下限－10℃；
2．海拔高度不超过1000m;
3．空气相对湿度日平均值不大于95%，月平均值不大于90%；水蒸汽日平均值不大于2.2x10-3Mpa，月平均值1.8x10-3Mpa;

主要用途和适用范国

　　开关柜适用于3.6-12KV三相交流50Hz单母线分段的户内成套装置，作为接受和分配电能之用，并具有对电路进行控制，保护和监测等功能，可适用在各类型发电厂，变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭站中。

主要结构和特点

1．柜体采用优质角钢焊接而成。
2．断路器室位于柜体中（下）部，安装、调试、维护方便。标准配装ZN63A(VS1-12）断路器，并设有压力释放通道，确保人身安全。
3．采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修。先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修。
4．整柜防护等级IPZX。
5．设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求。
6．具有可靠的接地系统。
7．门上装有观察窗，可清楚观察到柜内元件地工作状态。
8．操作机构闭锁采用比XGN66-12可靠的机械闭所。
9．进出线电缆低于柜底前部，方便用户连接。
