概述

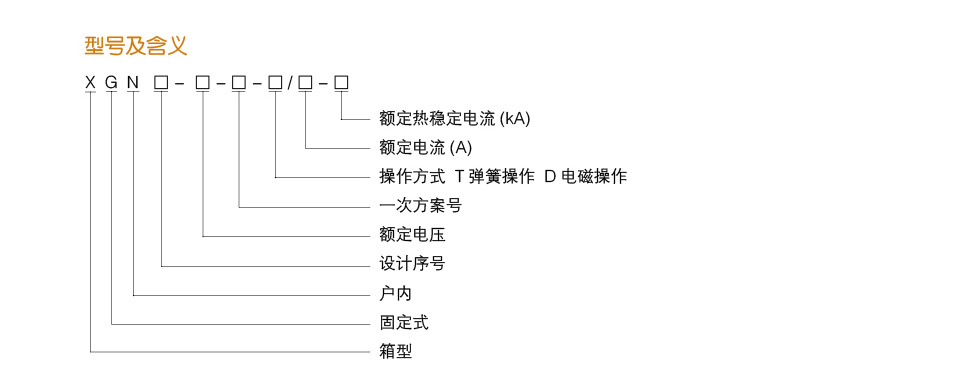

    XGN2-12箱型固定式金属封闭开关设（简称“开关设备”），适用于额定电压为3.612kV、50HZ，额定电流630A～3150A 三相交流单母线、双母线、单母线带旁路系统，作为接受和分配电能之用。可满足各种类型发电厂、变电站 (所) 及工矿企业使用要求。
    本产品符合国家标准 GB3906《3～35kV交流金属封闭开关设备》、IEC60298《交流金属封闭开关设备和控制设备》、及DL/T402、DL/T404标准，达到“五防”闭锁要求。

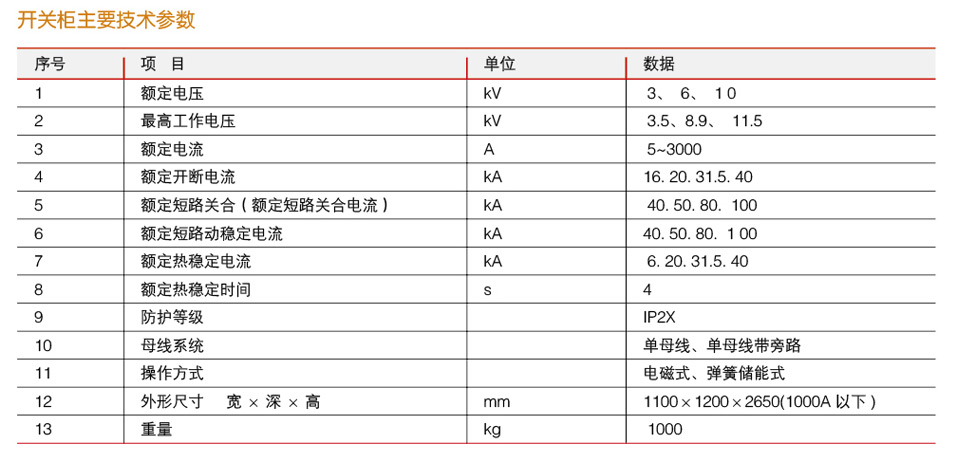

使用环境条件

◆周围空气温度：-15℃～+40℃；
◆海拔高度：1000M及以下；
◆湿度：日平均值不大于95%，水蒸气压力日平均值不超2.2KPA；
            月平均值不大于90%，水蒸气压力月平均值不超1.8KPA；
◆地震烈度：不超过8℃；
◆没有火灾、爆炸危险、严重污染、华学腐蚀性及剧烈振动的场所。
注：有特殊要求可与本公司协商解决

结构与防误装置

1．结构

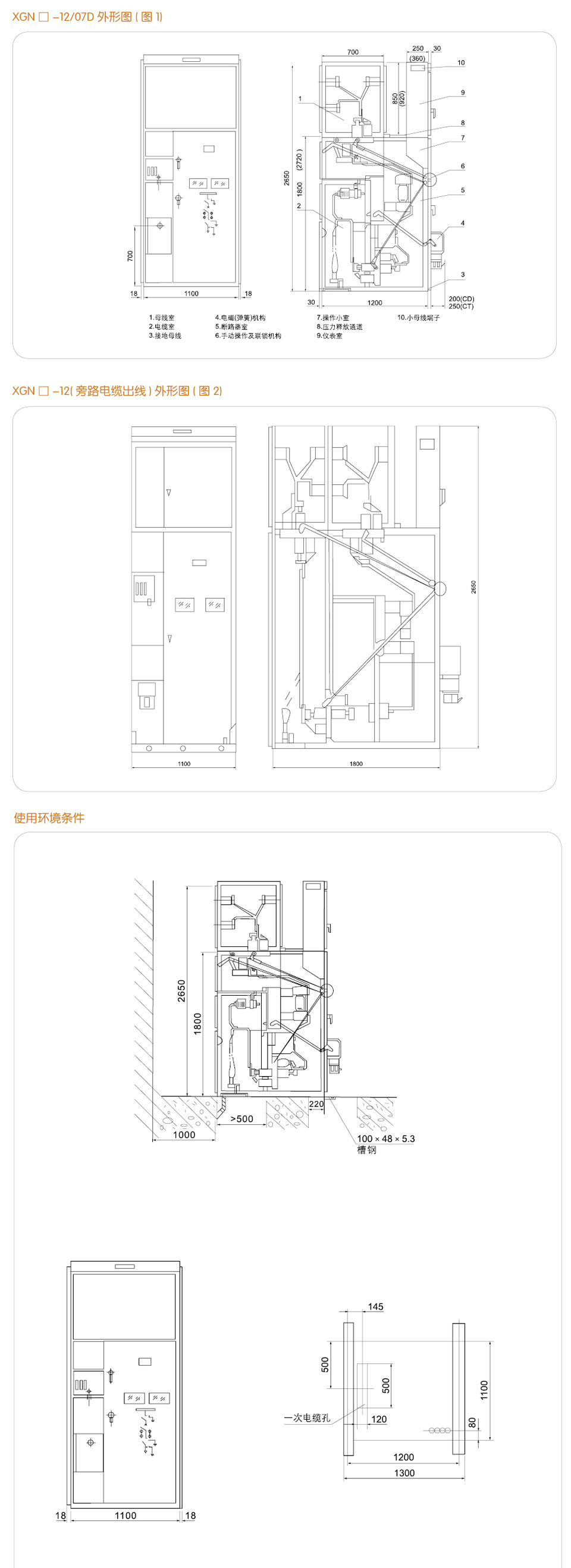

本开关柜为金属封闭箱型结构，柜体骨架由角钢焊接而成，柜内用钢板分隔成断路器室、母线室、电缆室、继电器室，并可通过门面上的观察窗和照明灯观察柜内各主要元件的运行情况。为提高开关柜的技术性能，各主要元件进行了重新设计（如断路器、旋转式隔离开关等）。根据柜体布置，继电器室可安装继电器，门上可装设信号继电器、指示仪表、信号灯，转换开关安装与操作小室，后部为母线室，下部为电缆室，用户可方便地进行接线。前面为断路器室，方便了开关柜的检修。柜体的内部机构参见图一、图二和产品说明书。
2．防误装置
“五防”功能即：防止误分、误合断路器；防止带负荷误分、误合隔离开关；防止带电关合接地开关；防止接地开关闭合时接通电源；防止误入带电间隔。
本开关柜采用了强制性机械闭锁方式，闭锁装置由支座、圆盘、面板、锁板、手柄、联杆等主要部件构成，具有性能可靠、功能齐全、结构简单、操作方便的特点，从而简便、有效地达到“五防”:
(1)．带红绿翻牌的控制开关(KW开关)使用于断路器方案，用于防止误分、误合断路器；
(2)．只有在断路器确实分断后，才能将小手柄从“工作”位置拉出右旋至“分断闭锁”位置；分、合隔离开关；防止7带负荷分、合隔离开关。闭锁与反闭锁的可逆性具有双重的防误功能，即：小手柄处于“分断闭锁”位置时，只能合、分上下隔离开关，不能合断路，避免了误合断路器；
(3)．当断路器及上下隔离开关均处于合闸状态，小手柄处于“工作”位置时，前后柜门不能打开，防止误入带电间隔；
(4)．当上、下隔离开关未分闸，接地开关就不能合上，小手柄不能从“分断闭锁”位置旋至“检修”位置，可防止带电挂接地线；
(5)．接地开关未分闸，上下隔离开关就不能合上，可防止带接地线合上、下隔离开关。
