适用范围

使用环境条件

符合标准

产品符合下列标准：
1.IEC-298
2.GB3906-1991
3.DLfT404-1997
4.GB/T11022-1999

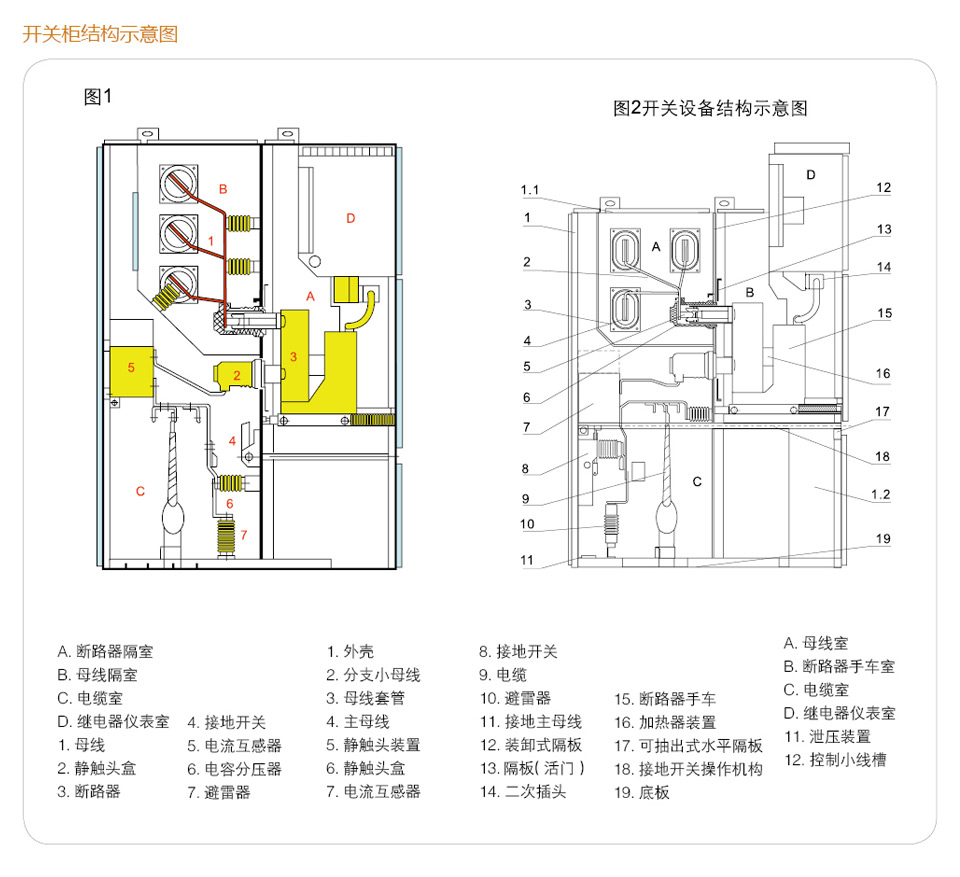

　　开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成（开关柜结构示意图见图），开关柜柜体的外壳和各功能单元的隔板均采用敷铝锌钢板栓接而成。开关柜外壳防护等级达IP4X，各隔室间隔板及断路器室门打开时的防护等级为P2X。
　　28A- 12型开关柜可配用VSI、ZN12V型真空断路器手车和VD4真空断路器手车，及ABB公司生产的VC系真空接触器，开关柜可安装成双重柜并列，即安装成背靠背排列。开关柜的安装与调试可在正面进行．所以开关柜可以靠墙安装，童墙安装的最大的优点可节省占地面积。
　　另外开关柜又可不靠墙安装，即双面维护型，二者内部结构布置是不一致的，其优点是维护方便。

外壳与扁板

　　开关柜的外壳和隔板是用优质进口数铝锌钢板经数控机床加工弯折之后栓接而成．因此装配好的开关柜能保持尺寸上的统一性。
　　它具有很强的抗腐蚀与抗氧化作用，并具有比同等钢板高的机械强度二：开关柜被隔板分成手车室（断路器隔室），母线室，电缆室，继电器仪表室（低压室）。每一单元外壳均独立接地。

外壳与隔板

　　开关柜的柜体外壳和隔板是采用数铝锌钢板或钢板经CNC机床加工和折弯之后栓接而成，因此装配好的开关柜能保持尺寸上的统一性。敷铝锌钢板具有很强的防腐蚀与抗氧化作用，并具有比同等钢板高的机械强度．开关拒被隔板分隔成手车室、母线室、电缆室、继电器仪表室，每一个单元的外壳均有独立的接地。开关柜的门均采用静电喷塑使其表面具有抗撞击、耐腐蚀、外形美观（颜色可由用户自定）等优点。

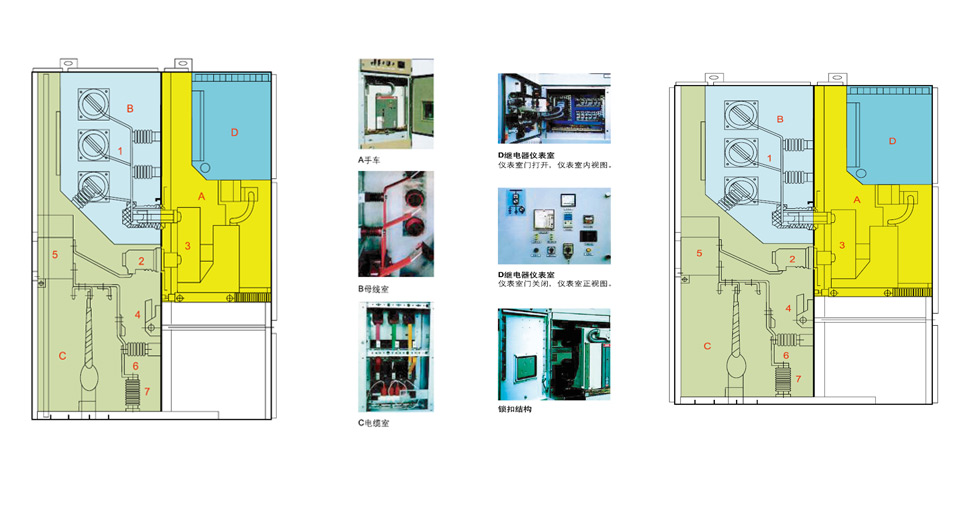

A手车
　　手车骨架系用蒲钢板经CNC机床加工后经铆、焊而成的：根据用途，手车可分为断路器手车、电压互感器手车、隔离手车、计量手车等等，相同规格的手车能方便互换。手车在柜内有限离位置、试验位置和工作位置，每一位置均设有定位装置，以保证手车处于以上位置时不能随便移动、而移动手车时必需要解除联锁
B母线室
　　母线从一个开关柜引至另一开关柜通过分支母线和静触头盒固定。扁平的分支母线通过螺检连接于静触头盒和主母线不需要任何其它的线夹或绝缘子联接。当用户和工程特殊需要时，母线排上的联接螺栓可用绝缘和端帽封装。在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。
C电缆室
　　电缆室内可安装电流互感器、接地开关、避雷器以及电缆、并在其底部配制开缝的可卸铝板，以确保现场的施工方便。
D继电器仪表室
　　继电器仪表室用于安装各类继电器、仪表、信号指示、操作开关等元器件，此外可根据用户要求在仪表室顶部增加小母线室，可敷设十六路控制小母线。
泄压装置
　　在手车室、母线室、电缆室的上方设有泄压装置，当断路器或主母线、电缆室内发生内部故障电弧时，伴随电弧的出现，开关柜内部气压上升，达到一定的压力后，顶部装置的压力释放金属板将被自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全．
