概述

　　61-40.5型恺装移开式交流金属封闭开关柜《以下简称开关柜）系三相交流50Hz、额定电压40.5KV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和检测等功能，还可用于频繁操作的场所。本开关柜符合GB/T11022-1999、GB3906-2006及DL404-1997等标准。

使用环境条件

1．环境温度：最高温度：+4O℃，最低温度：-25℃；
2．环境湿度条件如下：一一日相对湿度的平均值不超过95%，月相对湿度平均值不超过90%；一一日水蒸气压力的平均值不超过2.2kPa，月水蒸气压力平均值不超过1.8kPa;
3．海拔不超过1000mm;
4．周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；
5．来自开关设备和控制设备外部的振动或地动是可以忽略的；
6．在二次系统中感应的电磁干扰的幅值不超过1.6kV。

结构

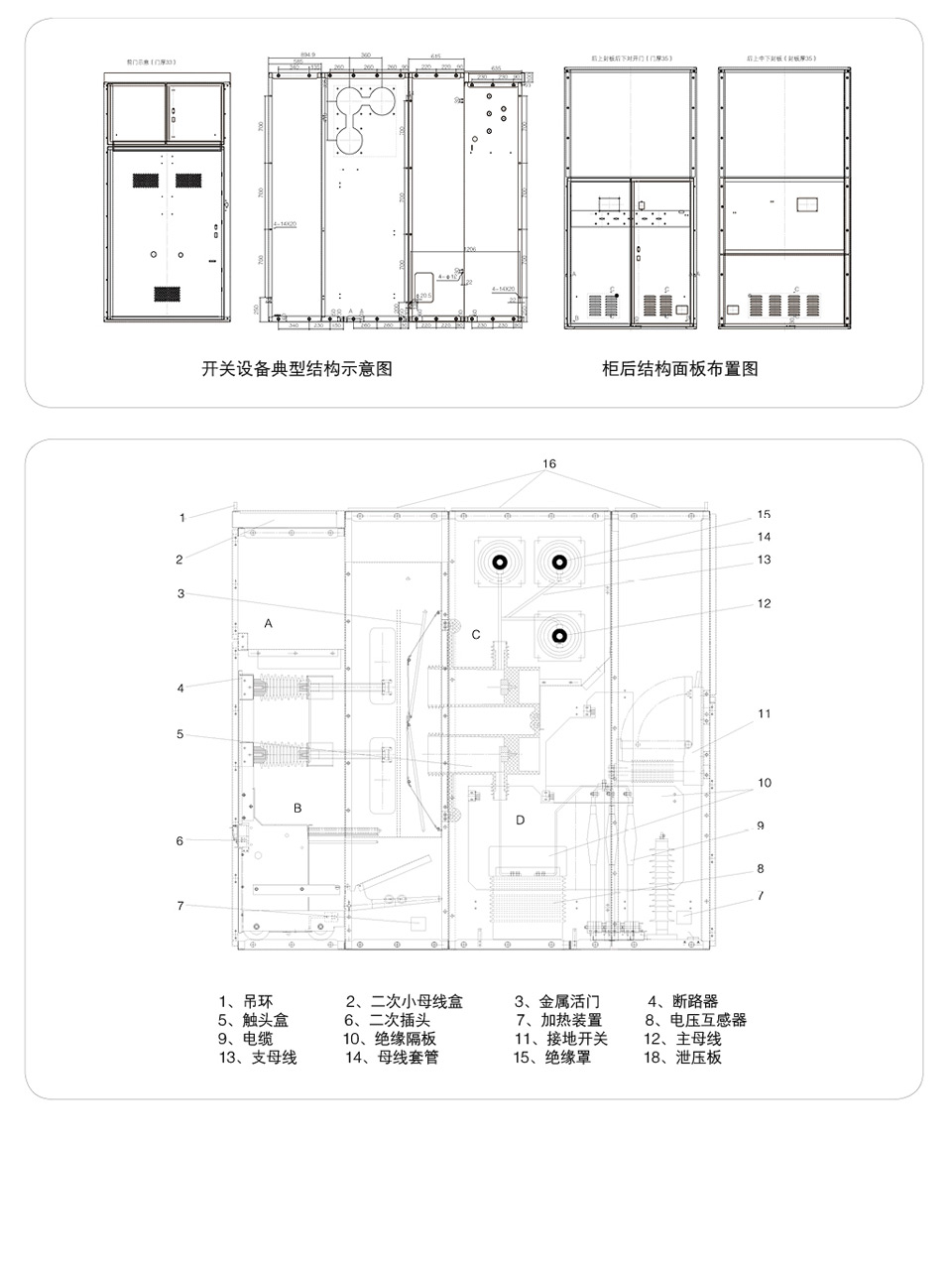

　　61-40.5开关设备由固定的柜体和可移开部件（简称手车）两大部分组成。根据柜内电气设备的功能，柜体用隔板分成四个不同的功能单元，如图一所示的母线室A、断路器室B、电缆室C、继电器仪表室O。柜体的外壳和各功能单元之间的隔板均采用敷铝锌钢板弯折后铆接而成。
　　开关设备可移开部件可配置真空断路器、六氟化硫断路器、电压互感器、避雷器、所变熔断器、隔离手车等。
　　开关设备内可装设检测一次回路运行情况的带电显示装置。该装置由高压传感器和显示器两部分组成。传感器安装在被检测的高压端，显示器安装在开关设备的继电室面板上。
　　开关设备外壳防护等级为IP4X，断路器室门打开时防护等级为IP2X。
　　开关设备从结构上考虑了开关设备内部故障电弧的影响，并根据IEC62271-200的规定以及GB3906中7.15规定进行了严格的引弧试验，有效地保证操作人员和设备的安全。
