概述

    TBBZ系列高压无功自动补偿装置根据6KV、1 0KV供电母线的电网及负荷状况，通过控制系统电容器组自动跟踪投切，进行无功功率自动跟踪补偿，功率因数达到0.9以上。极大的优化电能质量、节损降耗，提高输配电系统的输送容量。

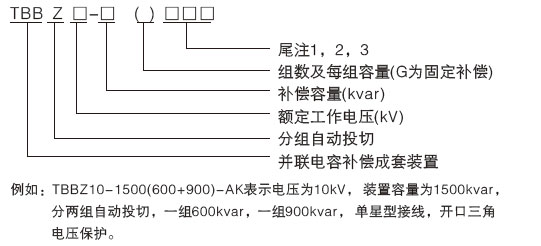

型号含义

正常使用条件

◆海拔高度：不高1000m；
◆环境温度：-25～+55℃：
◆相对湿度：不超过85％：
◆运行场所不允许有爆炸危险的介质，周围介质中不应含有腐蚀性和破坏绝缘的气体及
导电介质，不允许充满水蒸汽及有严重的霉菌存在。

产品特点

◆装置能在1.1倍额定工作电压的稳态过电压下长期运行：
◆装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行：
◆装置采用真空接触器投切，可频繁操作；
◆每组电容器设有放电线圈，在5秒内可剩余电压降致50V以下；
◆每组电容器可用继电器保护或是微机保护控制单元，实现电容器组的过流、电压不平
衡、系统的欠压、过压保护。当某组电容器出现故障后，可切断本组电容器，不影响
其他电容器的使用：
◆单台电容器有喷逐式熔断器保护，每组配有避雷器起操作过电压及雷击过压保护：
◆大屏幕液晶显示控制器，实时显示系统电压、电流、功率因数；具有RS232／RS485
标准通讯接口，并可实现“四遥”功能：
◆每组可配置电抗器抑制合闸涌流或抑制谐波放大。

技术参数

◆额定电压：6-10kV；
◆额定频率：50Hz；
◆额定容量：100-10000kvar；
◆分组数量：1-5组：
◆电抗器参数选择：抑制合闸涌流，电抗率为0.1-1％； 抑制5次以上谐波，电抗率为6％；抑制3次以上谐波，电抗率为12％：
