产品概述

　　系列高压固态软起动装置是最新一代完美可靠、 免于维护的高科技产品;主要适用于鼠笼式异步、同步电机起动和停止的控制与保护，为电机提供最佳的限流降矩起动方式。该装置。采用多个可控硅串并连而成，可满足不同的电流及电压要求，电压适用范围3000-10000V。

功能特点

●多种起动方式，6起动控制:整机设有本地、远程(外部干接点). PLC、通迅( 485接口、Modbus )起停控制功能，
●软起/直接起动具有转换功能，
●晶闸管的保护。阻容吸收动静态均压技术，保证功率器件在高电压下串联的可靠安全运行，
●抗干扰性强，
●模块化设计，
●通讯接口。RS-485通讯接口，内嵌标准MODBUS协议，方便组态连接;
●模拟信号输出，4-20ma信号
●具有15次故障记忆
●先进、完善的起停功能
●高可靠性;
●高安全性，实用性强。

结构特点

●部件组成：高压可控硅模块、可控硅保护部件、光纤触发部件、真空开关部件、信号采集与保护部件、系统控制与显示部件。
●可控硅模块：每相中采用相同参数的可控硅串并联安装在一起。
●可控硅保护部件：主要包括由RC网络组成的过电压吸收网络、由均压单元组成的均压保护网络。
●光纤触发部件：采用强触发脉冲电路，保证触发的一-致性和可靠性:利用光纤触发进行可靠高低压隔离。
●真空开关部件；在起动完成后，三相真空旁路接触器自动吸，电动机投入电网运行。
●信号采集与保护部件?通过电压互感器、电流互感器、避雷器对主回路电压、电流信号进行采集， 主CPU控制并进行相应保护。
●系统控制与显示部件 : 32位ARM核微控制器执行中心控制、LCD液晶/触摸屏显示，可显示三相电压、电流;故障信息、运行状态等。
●柜体结构采用 KYN28高压开关柜柜体，主体结构采用厚度为2mm的覆铝锌钢板复合折边工艺。柜门采用2mm厚的冷轧钢板复合折边工艺，柜
门采用静电喷塑工艺，具有抗撞击、耐腐蚀及外形美观的特点。防护等级为IP40。

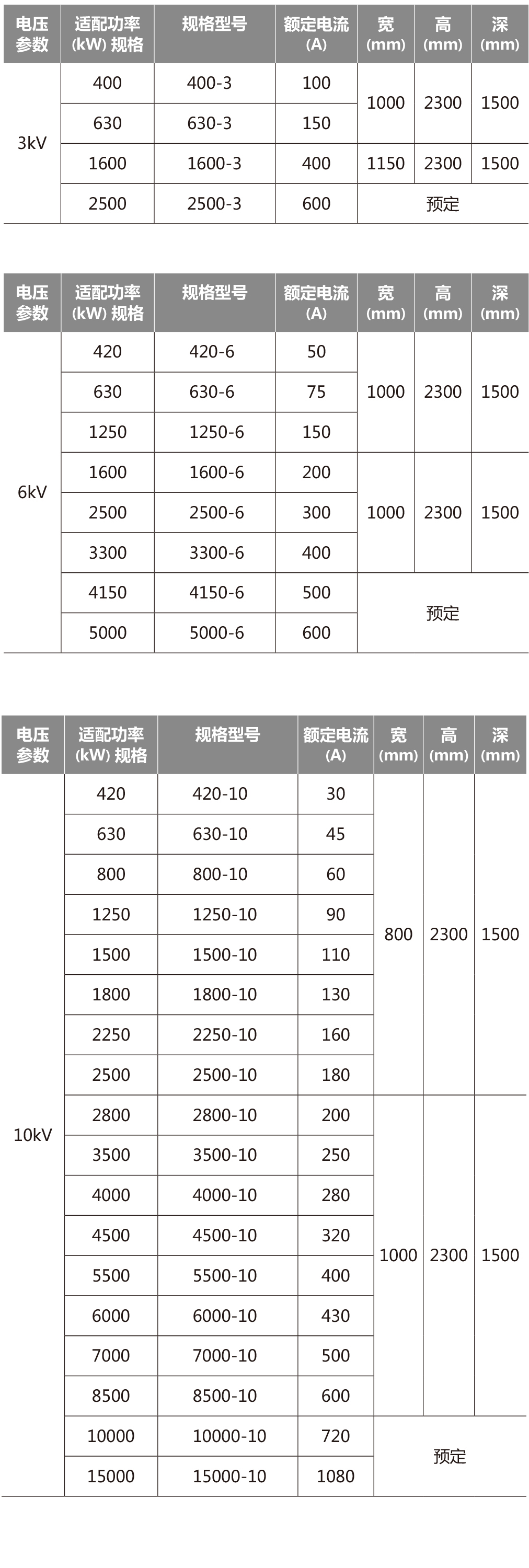

参数及尺寸
